產品簡介

  防火槽盒由盒蓋、盒底、卡條、密封條等組成，槽盒安裝附件包括捆扎帶、鎖緊扣、隔熱墊塊、鋁合金夾具、專用螺栓及墊片等。適用于各種電壓等級的電纜在支架或橋架上敷設時的防火保護、耐火分隔和防止電纜著火延燃。

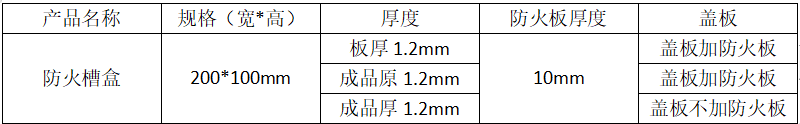

技術參數

工作原理

   當電纜敷設于槽盒內時，由于盒體材料的難燃性或不燃性，槽盒外火災不致波及到槽盒內電纜。由于槽盒結構的封閉性，槽盒內電纜即使發生火災，也因氧氣得不到補充而迅速自熄。

施工流程

 做好安全措施→清理現場，除去油垢、灰塵和雜物→量測橋架尺寸、高差、傾角→對比槽盒設計是否符合橋架實際尺寸→準備槽盒及連接件→按施工設計敷設安裝槽盒(用于電纜橋架應事先抬起電纜)→安裝接地線→清理現場→驗收。

 槽盒端頭及每隔1m用捆扎帶和鎖緊扣捆扎牢固，每隔0.5m間距敷設一塊隔熱墊塊。

 垂直安裝的電纜槽盒應從底部單獨支撐固定，且通風良好。水平安裝的電纜槽盒應有低位排水措施。

 防火槽盒隨轉角工并轉彎處,應設置轉角過渡措施。

 防火槽盒緊貼平鋪在支架上方，外側與支架端部之間保留10cm 以上距離。

 光纜由孔洞過渡到支架段應采用懸空方式，不影響工井內后期電纜敷設。

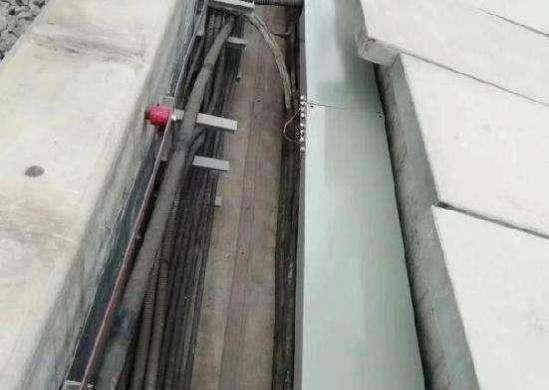

應用案例
